Описание на СИП-станция (CIP система) для пивоварни
СИП для пивоварни (CIP система) — это система автоматической или полуавтоматической мойки, предназначенная для очистки и дезинфекции внутренних поверхностей оборудования пивоварни без его разборки. Система используется для санитарной обработки бродильных танков, танков дображивания, варочного порядка, теплообменников, трубопроводов и другого оборудования, обеспечивая высокий уровень гигиены и стабильное качество пива.
СИП станция предназначена для автоматической циркуляционной мойки оборудования, контактирующего с продуктом. Во время работы системы специальные моющие растворы подаются под давлением через трубопроводы и распыляющие устройства внутри танков, удаляя остатки пива, дрожжей, белков и других загрязнений.
Благодаря этому достигаются:
высокая санитарная безопасность производства
предотвращение заражения пива бактериями
стабильное качество напитка
сокращение времени обслуживания оборудования.
Принцип работы системы СИП
Процесс мойки осуществляется путем циркуляции моющих растворов через оборудование и обычно включает несколько этапов.
1. Предварительная промывка водой
Оборудование промывается теплой водой для удаления остатков продукта, дрожжей и других загрязнений.
2. Щелочная мойка
Через систему циркулирует щелочной раствор (обычно NaOH).
Он эффективно удаляет:
белковые отложения
остатки сусла
органические загрязнения.
3. Промывка водой
После щелочной мойки оборудование снова промывается водой для удаления остатков химического раствора.
4. Кислотная мойка
Используется кислотный раствор (например азотная кислота), который удаляет:
минеральные отложения
пивной камень
солевые осадки.
5. Финальная промывка
Система промывается чистой водой до полного удаления химических веществ.
6. Дезинфекция
На последнем этапе оборудование обрабатывается дезинфицирующим раствором или горячей водой для уничтожения микроорганизмов.
Основные компоненты CIP системы
Стандартная CIP-станция для пивоварни включает:
1. Резервуары для моющих растворов
Обычно система содержит несколько баков:
бак горячей воды
бак щелочного раствора
бак кислотного раствора
бак дезинфицирующего раствора.
Объем баков обычно составляет 100–3000 литров в зависимости от размера пивоварни.

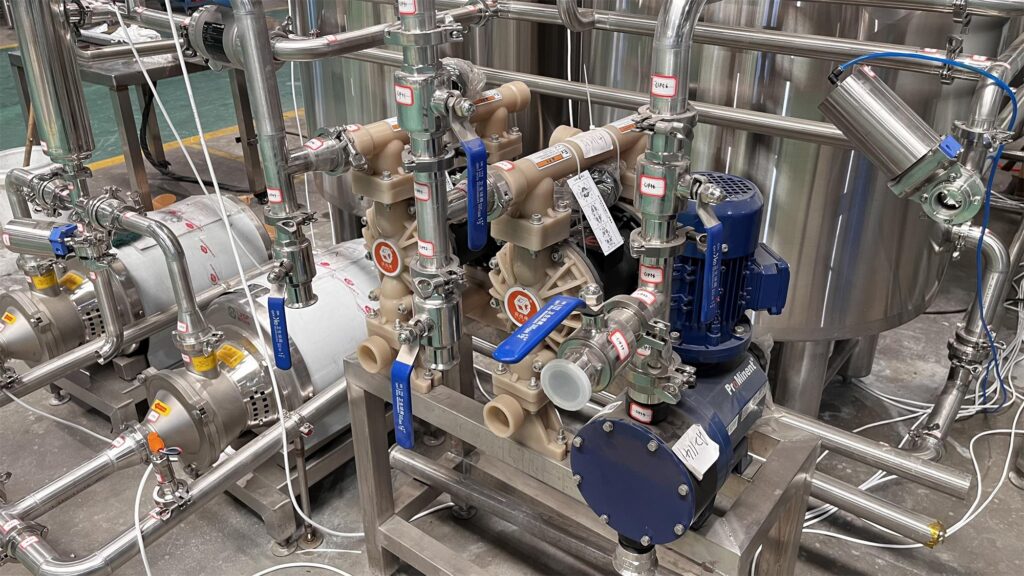

2. Циркуляционные насосы
Насосы создают необходимое давление и обеспечивают циркуляцию моющего раствора через оборудование.
3. Теплообменник или система нагрева
Поддерживает необходимую температуру моющего раствора (обычно 60–80°C) для повышения эффективности очистки.
4. Трубопроводы и клапаны
Система труб соединяет CIP-станцию с различными элементами пивоварни.
5. Распыляющие устройства (CIP-шар)
Внутри танков устанавливаются специальные распыляющие головки, которые равномерно распределяют моющий раствор по всей внутренней поверхности.
6. Система управления
Современные системы оснащаются:
PLC-контроллером
сенсорным экраном
автоматическим контролем температуры, давления и концентрации раствора.
Типы CIP-систем для пивоварни
1. Передвижная CIP-станция
Компактная мобильная система на колесах.
Преимущества:
удобна для небольших пивоварен
можно подключать к различному оборудованию.
Объем CIP-танков: 100 – 400л
Тип управления: ручное, полуавтоматическое

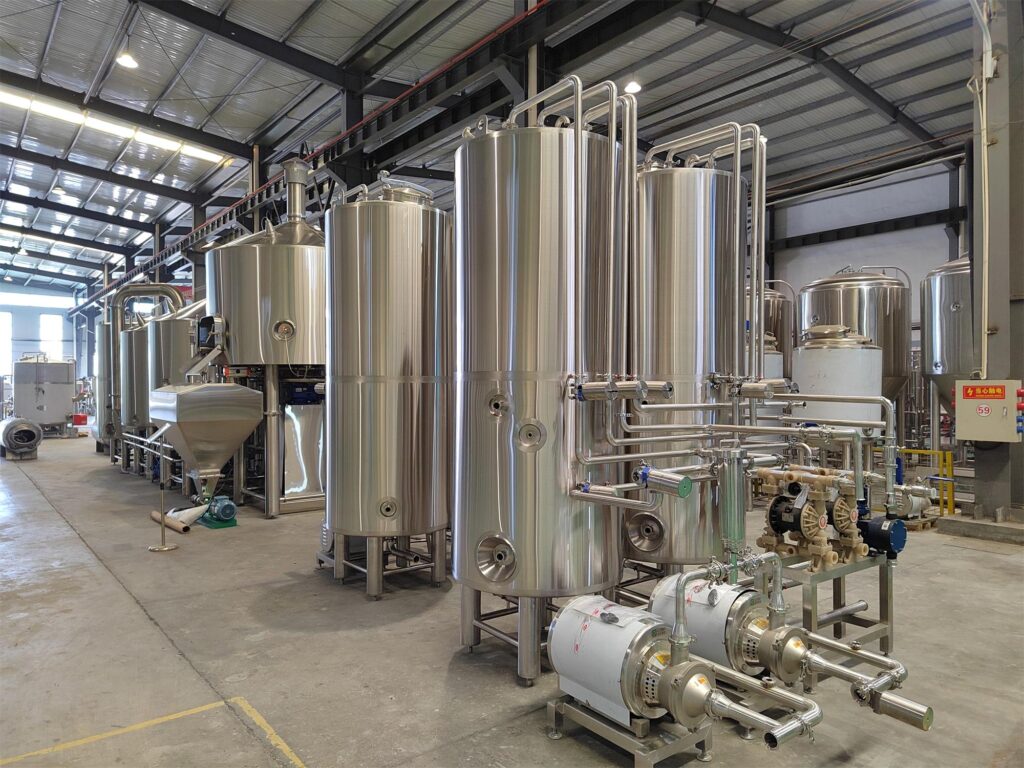

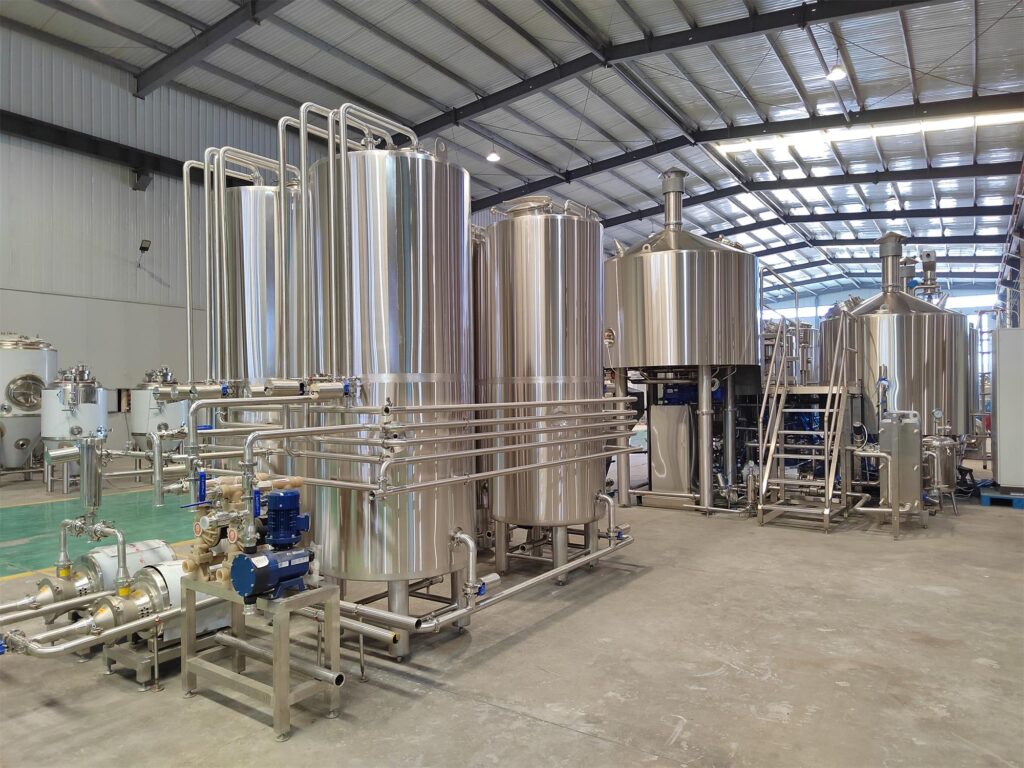

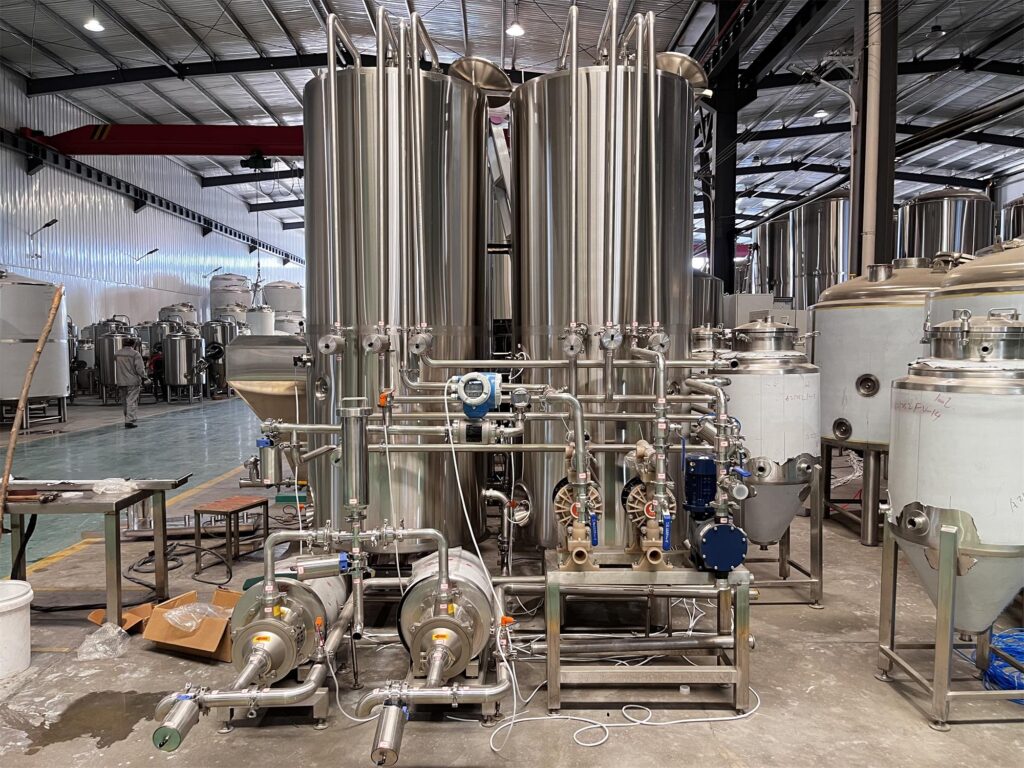

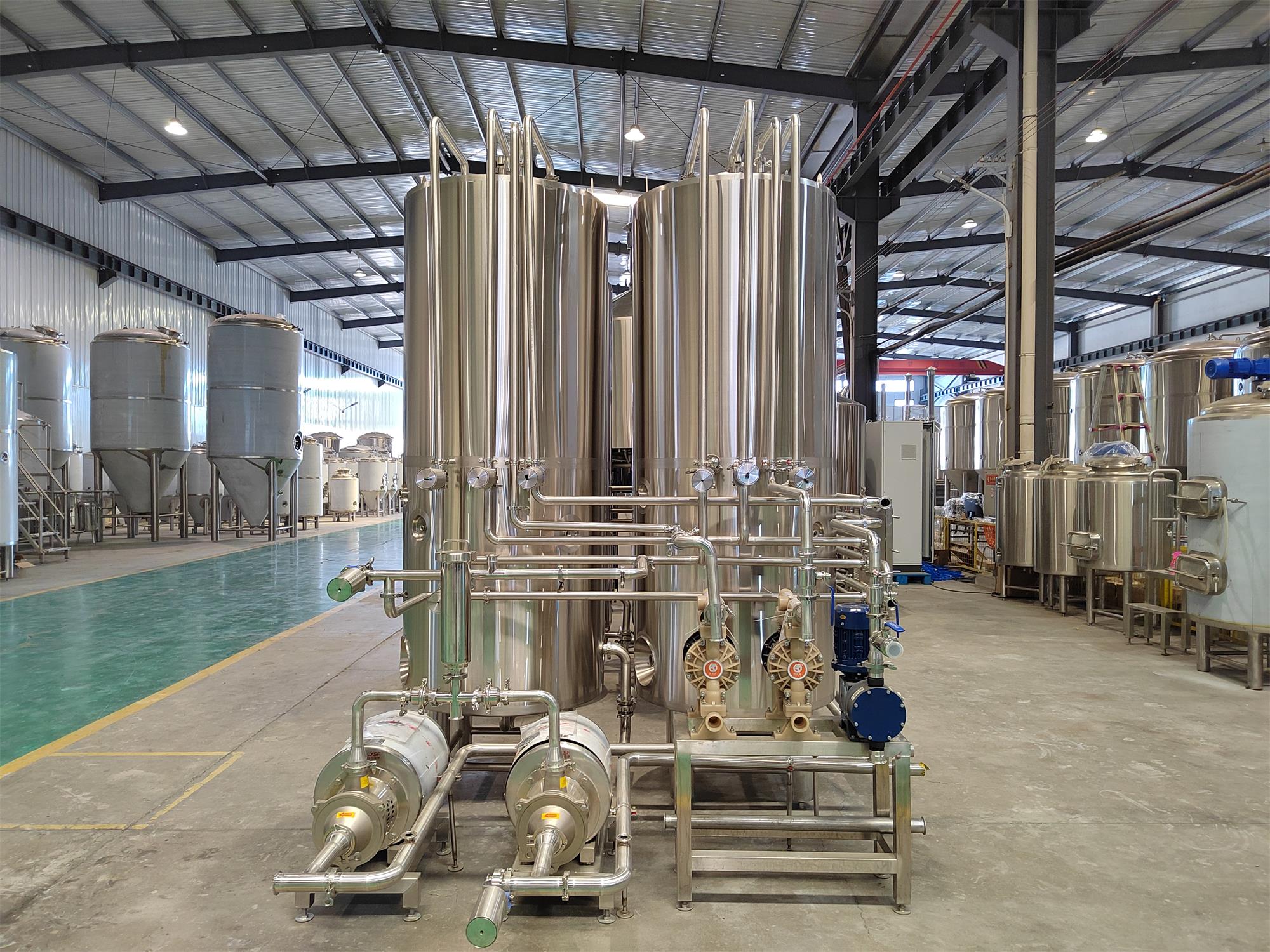

2. Стационарная CIP-станция
Централизованная система, подключенная ко всей пивоварне.
Преимущества:
высокая производительность
возможность автоматизации процесса.
Основные технические характеристики
Объем CIP-танков: 500 – 10000л
Материал: нержавеющая сталь SUS304
Рабочая температура: до 80°C
Давление циркуляции: 0.2 – 0.4 МПа
Тип управления: ручное, полуавтоматическое или автоматическое
Преимущества CIP-системы
1. Высокая гигиеничность производства
Система обеспечивает тщательную очистку даже труднодоступных поверхностей.
2. Экономия времени
Очистка оборудования выполняется значительно быстрее, чем при ручной мойке.
3. Снижение расхода воды и химии
Растворы могут циркулировать и использоваться повторно.
4. Повышение безопасности
Персонал не контактирует напрямую с горячими химическими растворами.
5. Стабильное качество пива
Предотвращается загрязнение и посторонние вкусы в готовом напитке.
